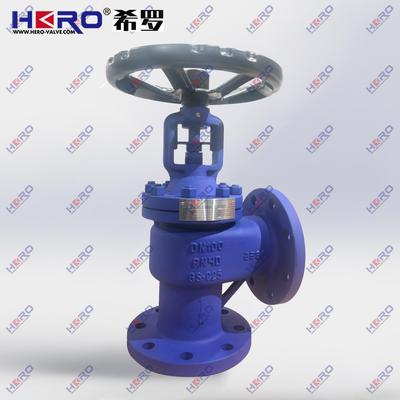

角式波纹管截止阀

• 定义：角式波纹管截止阀是一种采用波纹管作为密封元件，且进出口通道呈 90 度角的截止阀，主要用于截断或接通管路中的介质，适用于各种不同的工况和介质类型。

• 结构

  • 阀体：通常采用锻造或铸造工艺制成，材质多为碳钢、不锈钢、合金钢等，以适应不同的工作压力、温度和介质腐蚀性要求。其角式结构使管道布置更加灵活，可有效节省空间，尤其适用于空间有限或需要改变介质流向的场合。

  • 波纹管：一般由不锈钢材料制成，如 304、316 等，具有良好的柔韧性、耐腐蚀性和抗疲劳性。波纹管的一端与阀杆连接，另一端固定在阀盖上，将阀杆与外界环境隔离，形成可靠的密封，防止介质泄漏。

  • 阀杆：采用优质的合金或不锈钢材质，经过精密加工和表面处理，如淬火、镀铬等，以提高其耐磨性、耐腐蚀性和抗擦伤性能。阀杆与波纹管紧密连接，通过旋转或升降运动来控制阀门的开闭。

  • 阀瓣与阀座：阀瓣和阀座的密封面通常经过特殊处理或堆焊硬质合金，如司太立合金等，具有良好的耐磨性、耐腐蚀性和密封性。阀瓣在阀杆的带动下，与阀座紧密贴合或分离，实现对介质的截断和流通控制。




工作原理

角式波纹管截止阀的工作原理基于阀瓣与阀座的相对运动。当顺时针旋转手轮或通过驱动装置使阀杆向下移动时，阀杆带动阀瓣向下运动，阀瓣逐渐与阀座贴合，直至完全密封，阀门关闭，阻止介质通过；当逆时针旋转手轮或驱动装置使阀杆向上移动时，阀瓣随之向上运动，与阀座分离，阀门开启，介质可以从进口通道流经阀门，转向 90 度后从出口通道流出。在整个过程中，波纹管随着阀杆的升降而伸缩，始终保持密封状态，防止介质从阀杆处泄漏到外界。

性能优势

• 密封性能好：采用波纹管密封结构，能够有效地防止介质外漏，尤其是在高温、高压、有毒、有害等恶劣工况下，密封可靠性更高，可避免介质泄漏造成的安全事故和环境污染。

• 耐腐蚀性能强：阀体、阀杆、波纹管等主要部件采用耐腐蚀材料制成，能够抵御各种腐蚀性介质的侵蚀，适用于化工、石油、制药等腐蚀性介质的管道系统。

• 使用寿命长：波纹管的抗疲劳性能和阀瓣、阀座的耐磨、耐腐蚀性能，使得阀门在频繁操作和长期使用过程中，仍能保持良好的性能，减少维修和更换频率，降低使用成本。

• 操作灵活轻便：通过手轮或驱动装置操作阀杆运动，实现阀门的开闭，操作简单方便，且省力。同时，阀门的开闭状态直观，便于操作人员进行监控和维护。

应用领域

• 化工行业：在各种化工生产过程中，用于输送和控制酸、碱、盐等腐蚀性介质以及各种有机化学品的管道系统，如硫酸、盐酸、氢氧化钠等介质的输送和截断。

• 石油行业：适用于石油开采、炼制、输送等环节中的原油、成品油、天然气等介质的管道系统，可在高温、高压、高含硫等恶劣工况下可靠运行。

• 电力行业：在电站的蒸汽、给水、冷凝水等系统中，用于控制介质的流动和截断，确保电站的安全运行和能量传递效率。

• 制药行业：满足制药工艺中对卫生和密封的严格要求，用于药液、蒸汽、压缩空气等介质的输送和控制，防止介质泄漏和污染，保证药品质量。

• 其他领域：还广泛应用于造纸、印染、食品饮料、水处理等行业的管道系统中，对各种流体介质进行精确的截断和控制，满足不同行业的生产工艺需求。
