Y14H波纹管式减压阀
分享到:

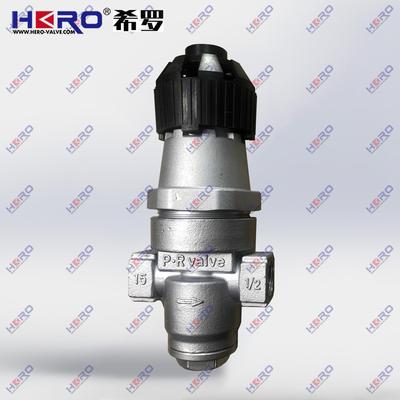

Y14H波纹管式减压阀


品牌: HERO
型号: Y14H/F
规格: DN15-DN25
颜色: 银色/本体
材质: 铝合金/不锈钢
设计标准: 德标,美标,国标
压力范围: 1.0Mpa-1.6Mpa
工作温度: -20℃~+200℃
使用工况: 蒸汽介质
产品简介


      波纹管减压阀Y14H-16P属于直接作用式波纹管减压阀。内部结构使用不锈钢波纹管,密封面带有过滤网保护装置,结构简单耐用,不容易损坏内部零件,大大提高使用寿命,使用于灵敏度要求高,安装空间要求苛刻的管道。波纹管式减压阀Y14H适用于温度≤ 220 ℃的蒸汽、水和气体管道。螺纹波纹管减压阀主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小,主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。使用时通过旋转塑料手轮即可调节压力,无需工具调节,连接安装方便。


波纹管减压阀Y14H-16P连接方式为内螺纹,常用规格有 G 1/2〞、G 3/4〞、G 1〞 , PN1.6MPa。


波纹管减压阀Y14H-16P技术参数 :


公称压力Mpa

1.6

壳体试验压力Mpa

2.4

密封试验压力Mpa

1.76

最高进口压力Mpa

1.6

出口压力范围Mpa

0.05-1.0

压力特性偏差Mpa△P2P

GB12244-1989

流量特性偏差Mpa△P2P

GB12244-1989

最小压差Mpa

0.15

渗漏量

GB12244-1989

适用介质

水、蒸汽、空气、液体

工作温度

≤220℃


壳体试不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。


波纹管减压阀Y14H-16P零件材料:


零件名称

零件材料

阀体、底盖

CF8

阀盖

铸造铝合金/CF8

阀杆

2Cr13

阀座

2Cr13

钢球

2Cr13

波纹管

1Cr18Ni9Ti

手轮

耐热塑料

主阀弹簧

50CrVA

调节弹簧

60Si2Mn


波纹管减压阀Y14H-16P连接尺寸 :


口径 尺寸

L

H

H1

G

DN15

85

140

52

1/2〞

DN20

95

143

55

3/4〞

DN25

105

146

58

1〞
