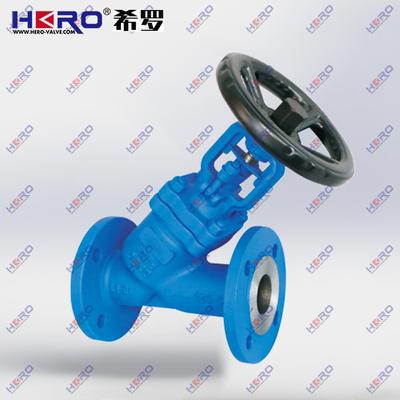

Y型波纹管截止阀
分享到:

Y型波纹管截止阀

品牌: HERO希罗
型号: WJ45H
规格: DN15-DN200
颜色: RAL5002/RAL5003
材质: GGG40/GS-C25/WCB/CF8
设计标准: 德标,美标,国标
压力范围: 1.6Mpa-6.4Mpa
工作温度: -40℃~+600℃
使用工况: 蒸汽,导热油,冷热水等介质
产品简介



结构特点


  • 阀体流:采用直流式 Y 型结构,与直通式结构相比,流体阻力更小,能加快介质流速、减少压力损失和能源损耗,特别适用于有粘度、易结块的介质。

  • 密封结构:通常采用波纹管加填料的双重密封设计。波纹管一般由不锈钢等材质制成,具有良好的柔韧性、耐腐蚀性和抗疲劳性,可将阀杆与外界环境隔离;填料则作为第二道密封防线,当波纹管失效时,能防止介质泄漏,符合国际密封标准。

  • 阀瓣与阀座:阀瓣和阀座的密封面常采用锥面设计,在阀门关闭过程中,具有 “刮除效应”,能自动去除表面杂质,确保密封可靠,延长使用寿命。密封面还可能堆焊 Co 基硬质合金等,以提高耐磨、耐腐和抗摩擦性能。

  • 阀杆:一般会进行调质及表面氮化处理,如采用渗氮钢,具有良好的抗腐和抗摩擦性能,能保证阀杆在频繁的升降运动中稳定可靠地工作。


工作原理


通过旋转手轮或驱动装置带动阀杆做直线运动,阀杆进而带动圆柱形的阀瓣沿流体中心线上下移动。当阀瓣与阀座贴合时,阀门关闭,截断介质流通;当阀瓣与阀座分离时,阀门开启,允许介质通过 Y 型流道从进口流向出口。在阀杆运动过程中,波纹管随之伸缩,始终保持对阀杆的密封,防止介质从阀杆处泄漏。


性能优势


  • 密封性能优异:双重密封设计为阀门提供了可靠的密封保障,能有效防止介质外漏,尤其适用于输送易燃、易爆、剧毒、高温等危险或贵重介质的管道系统。

  • 节能效果显著:Y 型直流式流道设计使流体阻力小,介质流动顺畅,可降低能源损耗,提高系统的能源利用效率。

  • 使用寿命长:波纹管的抗疲劳性能良好,阀瓣和阀座的密封面耐磨、耐腐蚀,阀杆抗擦伤能力强,使得阀门在长期使用和频繁操作中能保持稳定的性能,减少维修和更换频率。

  • 维护便捷:上装式结构设计,对于安装在管道上的阀门可直接在线进行检查与维修,能有效减少装置停车时间,降低维护成本。


应用领域


  • 石油化工行业:在各种石油炼制、化工生产过程中,用于输送和控制原油、成品油、化工原料、中间产品等介质,如在常减压蒸馏、催化裂化、加氢精制等装置的管道系统中广泛应用。

  • 电力行业:适用于电站的蒸汽、给水、冷凝水等系统,可在高温、高压的工况下可靠运行,保障电站的安全稳定运行和能量传递。

  • 制药行业:满足制药工艺对卫生和密封的严格要求,用于药液、蒸汽、压缩空气等介质的输送和控制,防止介质泄漏和污染,确保药品质量。

  • 其他行业:还广泛应用于化纤纺织、塑料造纸、印染橡胶、天然气等行业的管道系统中,对各种流体介质进行精确的截断和控制。
