德标微启式安全阀
分享到:
德标微启式安全阀
品牌: HERO
型号: A47/A48
规格: DN15-DN600
颜色: RAL5002/RAL5003
材质: GGG40/GS-C25/WCB/CF8
设计标准: 德标,美标,国标
压力范围: 1.6Mpa-6.4Mpa
工作温度: -40℃~+600℃
使用工况: 蒸汽,导热油,冷热水等介质
产品简介


[德标微启式安全阀]——按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。

微启式安全阀按结构形式来分,要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式);按阀体构造来分,可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到指定地点,一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀,多采用不封闭式安全阀。对于安全阀产品的选用,应按实际密封压力来确定。对于弹簧式安全阀,在一种公称压力(PN)范围内,具有几种工作压力级的弹簧,订货时除注明安全阀型号、名称、介质和温度外,尚应注明阀体密封压力,否则按最大密封压力供货。

微启式安全阀的安装和维护应注意以下事项:
(1)各种安全阀都应垂直安装。
(2)安全阀出口处应无阻力,避免产生受压现象。
(3)安全阀在安装前应专门测试,并检查其官密封性。
(4)对使用中的安全阀应作定期检查。
安全阀安装应符合下列要求:
(1)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
(2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
(3)微启式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。



   弹簧安全阀,微启式安全阀,弹簧微启式安全阀,当阀门未打开前,外附加力克服阀芯静态刚性力,当达到开启点以后,外附加力改为克服弹簧的弹性力,两者随时间变化的斜率不同,从而出现第一个拐点C,同样情况,在阀门关闭时也会出现另一个拐点D。这两个拐点分别对应阀门的开启和回座,正是冷态时测试阀门开启、回座压力的技术依据。

功能特点它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。

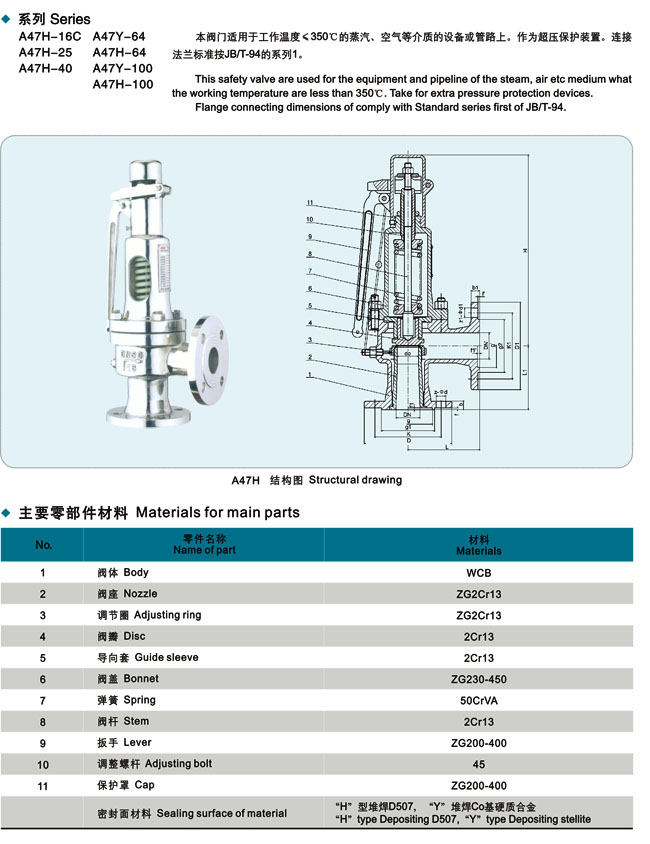

A47,A21,A41,A27,A61   H/Y弹簧微启式安全阀主要零部件材料

NO零件名称材料
1阀体WCB
2阀座ZG2Cr13
3调节圈ZG2Cr13
4阀瓣2Cr13
5导向套2Cr13
6阀盖ZG230-450
7弹簧50CrVA
8阀杆2Cr13
9扳手ZG200-400
10调整螺杆45
11保护罩ZG200-400

密封面材料"H"堆焊D507,"Y"堆焊Co基硬质合金

主要外形尺寸


A41H、A41Y弹簧微启式安全阀区别于一般的全启式安全阀,其泄压后可自动关闭,无需人手动复位,A41H弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R不锈钢安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰标准按JB/T……94/系列1。
Scope of application(JIANFA   VALVE)
A41H type are used for the equipment and pipeline of the petroleum gas air water etc medium what are working temperature are less than ≤300℃ A41Y-P/R type are used for the equipment and pipeline of the quality with corrode medium what the wirking temperatrue are less than 200℃ Take for extra pressure devices Flange connecting dimentsions of comply with Standard series first of JB/T...94

A41H、A41Y弹簧微启式安全阀主要零部件材料

NO零件名称A41H-C/A41Y-C材料A41Y-P/A41Y-P材料A41Y-R/A41Y-R材料
1阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
2阀座ZG2Cr13/1Cr18Ni9TiZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
3调节圈ZG2Cr13/1Cr18Ni9TiZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
4阀瓣2Cr13/1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
5导向套ZG2Cr13/1Cr18Ni9TiZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
6阀盖ZG230-450ZG230-450ZG230-450
7弹簧50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料
8阀杆2Cr132Cr131Cr18Ni12Mo2Ti
9调整螺杆452Cr132Cr13
10保护罩ZG200-400ZG200-400ZG200-400
11密封面材料堆焊D507堆焊Co基硬质合金

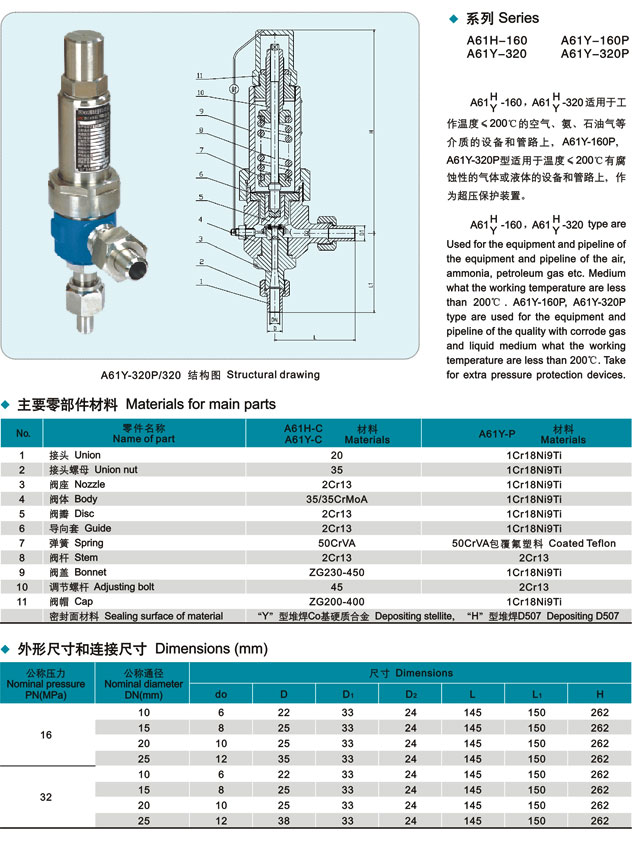

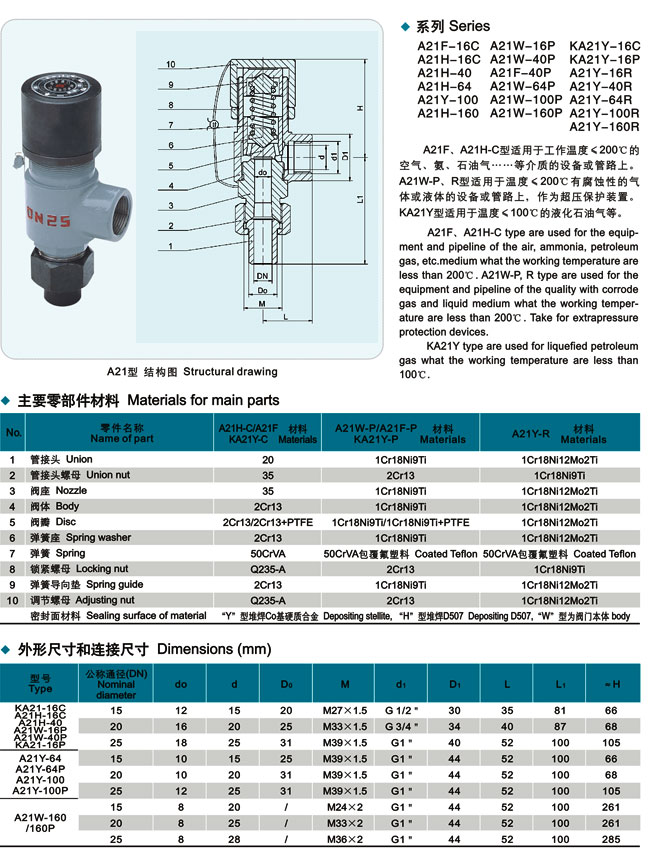

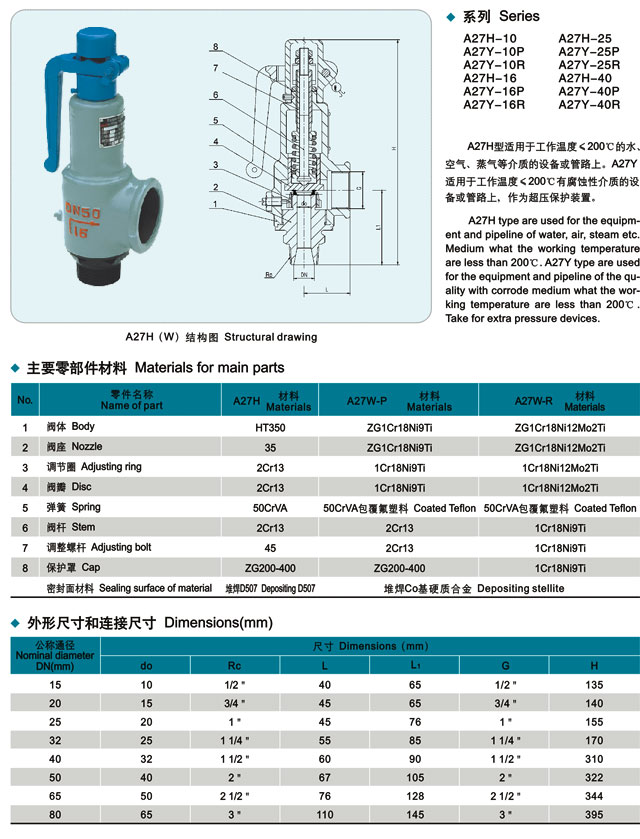

弹簧微启式安全阀,弹簧安全阀,微启式安全阀参数尺寸图:
